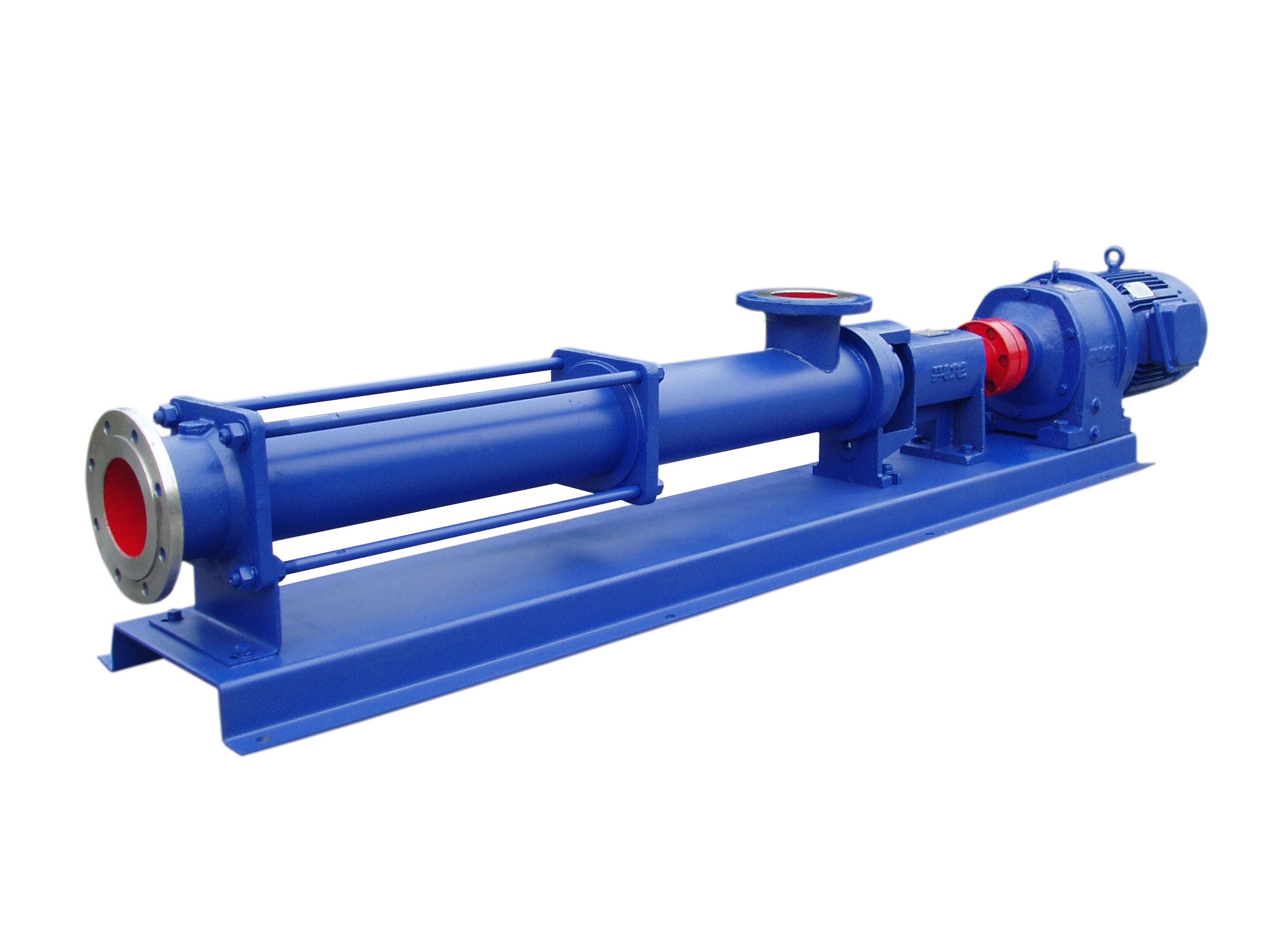

G型螺杆泵

发布时间:2019-10-08 13:55:40 点击:

产品简介：

G型单螺杆泵广泛使用，国外多数称单螺杆泵为“莫诺泵”《MONOPUMPS》，德国称为“偏心转子泵”。由于其优良的性能，近年来在国内的应用范围也在迅速扩大。
       它的特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高，这是其它任何泵种所不能替代的。


型号意义：
工作原理与特性：
G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。由于该部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持 不变。压力稳定,因而不会产品涡流和搅动。 单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。本产品适合输送具有以下特性的介质：固体含量高(大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围高可达48bar，特殊设计可达72bar。同一种传动部件可与四种不同设计的转子/定子匹配，为您提供佳使用方案。
      针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶，如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。对磨蚀性强的介质，可选用陶瓷或塑料。当介质因高温或含有某些化学成分而不能选用弹性材料时，可选用硬材质定子或刚性定子。各种轴封形式：按客户的要求，机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封；也可选用填料密封、水封环及特殊密封。对有毒介质可提供无泄漏磁力传动。
性能特点：
     ·高吸上高度可6米水柱
     ·可双向旋转，双向输送（需配备反转定子）
     ·安装方式灵活.
     ·运行顺畅、平稳、噪音低、无脉动、无剪切
     ·输送介质温度范围-20℃～+150℃
     ·单螺杆泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。海坦泵业是制造、设计、生产单螺杆泵的专业厂家。不同的螺杆泵其具体使用场合亦有所不同。
结构图：



1
出料口
4
螺杆轴
7
连节轴
10
轴承座
13
连轴器
16
传动轴
2
拉杆
5
万向节总成
8
填料座
11
轴承盖
14
轴套
17
底座
3
定子
6
吸入口
9
填料压盖
12
电动机
15
轴承





主要用途：
       1、环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器，板框压滤机等设备。
       2、船舶工业：轮底清洗、油水、油渣、油污水等介质的输送。
       3、石油工业：输送原油。近年来，尤其成功地抽吸地下千米之深的原油与水的混合物，煤田里的煤田气和水的混合物，从而大大降低了机械采油、采煤田气的成本。当油田到了后期，使用螺杆泵往地层内灌注聚合物增加油田采收率。
       4、医药、日化：各种粘调浆、乳化液、各种软膏化装品等的输送。
       5、食品罐头业：各种粘稠淀粉、食油、蜂密、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。
       6、酿造业：各种发酵粘稠液、浓酒槽、粮食制品渣各种酱类、浆和含有块关固态物的粘液等。
       7、建筑工业：水泥沙浆、石灰浆、涂料及其经糊状体的喷涂与输送。
       8、采矿工业：矿井内的含固体颗粒的地下和污浆水等排送到地面。
       9、化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂。
      10、印刷、造纸工业：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料的输送。
性能参数：
型 号
转速
r/min
流量
m3/h
压力
MPa
电机
KW
扬程
m
进口
mm
出口
mm
允许颗粒直径
mm
允许维修长度
mm
G20-1
960
0.8
0.6
0.75
60
25
25
1.5
25
G25-1
960
2
0.6
1.5
60
32
25
2
30
G25-2
960
2
1.2
2.2
120
32
25
2
30
G30-1
960
5
0.6
2.2
60
50
40
2.5
35
G30-2
960
5
1.2
3.0
120
50
40
2.5
35
G35-1
960
8
0.6
3.0
60
65
50
3
40
G35-2
960
8
1.2
4.0
120
65
50
3
40
G40-1
960
12
0.6
4.0
60
80
65
3.8
45
G40-2
960
12
1.2
5.5
120
80
65
3.8
45
G50-1
960
20
0.6
5.5
60
100
80
5
50
G50-2
960
20
1.2
7.5
120
100
80
5
50
G60-1
960
30
0.6
11
60
125
100
6
60
G60-2
960
30
1.2
15
120
125
100
6
60
G70-1
960
45
0.6
15
60
150
125
8
70
G70-2
720
45
1.2
18.5
120
150
125
8
70
G85-1
720
65
0.6
15
60
150
150
10
80
G105-1
500
100
0.6
22
60
200
200
15
110
G135-1
400
150
0.6
37
60
250
250
20
150
注意:1、性能表的试验数据以20℃的清水为介质，粘度是1mm2/s。
         2、当泵输送高粘度式有颗粒的介质时，根据介质的性质。泵的转速必须不同。
         3、当泵输送不同的磨损性介质时，泵的转速也必须不同。
